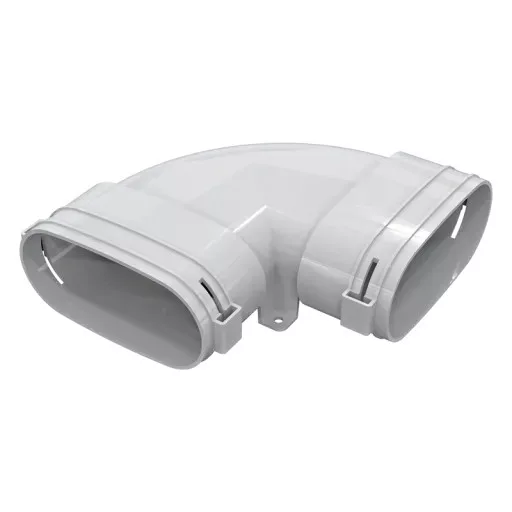

BlauFast OBH 52 vízszintes 90° könyök

A lapos, ovális forma különösen előnyös szűk gépészeti terekben, álmennyezetben vagy padlórétegben, ahol egy hagyományos kör keresztmetszetű csatorna nehezebben férne el.

90°-os vízszintes irányváltás BlauFast 52 rendszerben

Az OBH 52 két azonos méretű ovális légvezeték vízszintes síkban történő, 90°-os összekötésére használható. Segítségével a csatornahálózat egyszerűen a falak, sarkok vagy más építészeti elemek vonalához igazítható.

117x52 mm-es csatlakozási méret

A könyökidom a BlauFast 52 rendszer 117 × 52 mm-es légcsatornáihoz készült. A rendszerazonos méret megkönnyíti a hálózat gyors és rendezett összeépítését.

Helytakarékos megoldás központi szellőztetéshez

Az alacsony profilú kialakítás jól alkalmazható olyan lakóépületekben, ahol kevés hely áll rendelkezésre a csövezés számára. Az ovális keresztmetszet lehetővé teszi, hogy a levegővezeték laposabb szerkezeti rétegekben is elférjen.

Befúvó és elszívó ágakhoz is használható

A gyártó az OBH 52 elemet lakóépületek befúvó és elszívó rendszereihez ajánlja. Így friss levegőt szállító és elhasznált levegőt elvezető csatornaágakban egyaránt alkalmazható. :contentReference[oaicite:1]{index=1}

Alacsony nyomásveszteség

A gyártói katalógus szerint 30 m³/h légszállítás mellett a nyomásveszteség 2,5 Pa. Ez fontos szempont lehet a hálózat tervezésekor, különösen több könyököt és hosszabb csatornaszakaszokat tartalmazó rendszereknél. :contentReference[oaicite:2]{index=2}

Központi és hővisszanyerős rendszerekhez

A BlauFast rendszer jól alkalmazható családi házak és lakások központi légelosztásánál. Az OBH 52 segítségével a csatorna nyomvonala a helyiségek és szerkezeti elemek elhelyezkedéséhez igazítható anélkül, hogy kör keresztmetszetű idomokra kellene áttérni.

Rögzítés és tömítés

A légcsatornák rögzítése BlauFast S rögzítőkapcsokkal történik. A gyártói dokumentáció szerint a kapcsolódó rögzítőelemek a termékváltozattól függően a csomag részét képezhetik, ezért a konkrét kiszerelést vásárlás előtt érdemes ellenőrizni.

C légtömörségi osztály OL 52 tömítéssel

Ha a csatlakozásnál C légtömörségi osztály elérése a cél, a rendszerhez külön BlauFast OL 52 tömítőgyűrű alkalmazható. Ez segít csökkenteni a csatlakozási pontokon fellépő légveszteséget. :contentReference[oaicite:3]{index=3}

Tartós műanyag kivitel

Az OBH 52 polipropilénből (PP), termoplasztikus elasztomerrel (SEBS) készül. A könnyű, korróziómentes alapanyag jól használható lakossági légtechnikai hálózatokban.

-20 és +60 °C közötti üzemi tartomány

A gyártó adatai szerint az idom -20 °C és +60 °C közötti hőmérsékleten alkalmazható. :contentReference[oaicite:4]{index=4}

Főbb előnyök

• 117 × 52 mm-es BlauFast rendszerhez
• 90°-os vízszintes irányváltáshoz
• Ovális, helytakarékos kialakítás
• Befúvó és elszívó hálózatban is alkalmazható
• Központi szellőztetéshez
• Hővisszanyerős rendszerhez is használható
• 30 m³/h légszállításnál 2,5 Pa nyomásveszteség
• BlauFast S rögzítőelemekkel szerelhető
• OL 52 tömítéssel C légtömörségi osztály érhető el
• Könnyű, korróziómentes műanyag kivitel

Műszaki adatok

• Termék: Blauberg BlauFast OBH 52
• Típus: ovális vízszintes könyökidom
• Irányváltás: 90°
• Csatlakozási méret: 117 × 52 mm
• Magasság: 58 mm
• Hossz: 200 mm
• Szélesség: 139 mm
• Anyag: polipropilén (PP) termoplasztikus elasztomerrel (SEBS)
• Üzemi hőmérséklet: -20…+60 °C
• Nyomásveszteség 30 m³/h mellett: 2,5 Pa
• Felhasználás: befúvó és elszívó rendszerek
• Kompatibilitás: Blauberg BlauFast 52 rendszer

Kinek ajánljuk?

A Blauberg BlauFast OBH 52 azoknak ajánlott, akik 117 × 52 mm-es ovális légelosztó rendszert építenek, és a csatorna nyomvonalát vízszintes síkban 90°-kal kell elfordítani.

Különösen hasznos lehet családi házak központi vagy hővisszanyerős szellőztetésénél, ahol a helytakarékos csatornavezetés és a rendszerazonos idomok használata fontos szempont.
