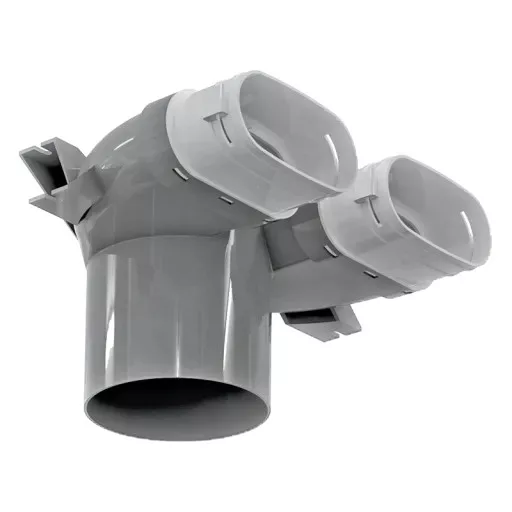

BlauFast OPZ 125/52x2 mennyezeti szelepfogadó

A két csatornacsatlakozás lehetővé teszi, hogy egyetlen mennyezeti végponthoz két külön légvezeték érkezzen. Ez nagyobb légmennyiség biztosításánál lehet előnyös, miközben a helyiségben továbbra is csak egy 125 mm-es szelep vagy rács jelenik meg.

Két 117x52 mm-es légcsatorna egy 125 mm-es végponthoz

Az OPZ 125/52x2 a BlauFast 52 ovális rendszerhez készült. Két 117 × 52 mm-es csatornát fogad, a helyiség felőli oldalon pedig 125 mm névleges méretű légtechnikai végpont csatlakoztatható hozzá.

Nagyobb légmennyiség egyetlen szelepen keresztül

Két csatorna bekötésével akár nagyobb levegőmennyiség vezethető ugyanahhoz a befúvási vagy elszívási ponthoz. Ez különösen praktikus lehet nappaliban, hálószobában, dolgozószobában vagy más olyan helyiségben, ahol a tervezett légcsere meghaladja egyetlen ág kapacitását.

Mennyezeti beépítéshez kialakítva

A szelepfogadó mennyezet alatti vagy álmennyezeti szereléshez készült. A légcsatornák és az idom rejtve elhelyezhetők, miközben a helyiségben csak a kiválasztott légszelep vagy dekoratív rács marad látható.

125 mm-es légszelepekkel használható

A kör alakú kivezetés belső átmérője 127 mm, amely 125 mm névleges méretű légszelepek és szellőzőrácsok csatlakoztatására szolgál. Ez lehetőséget ad arra, hogy a látható végpont kialakítása a helyiség stílusához igazodjon.

Befúváshoz és elszíváshoz egyaránt

Az elem friss levegőt továbbító és elhasznált levegőt elvezető ágakban is alkalmazható. Így ugyanaz a rendszerkomponens használható például egy nappali befúvási pontjánál vagy egy elszívást igénylő helyiség légtechnikai végpontjánál.

Központi és hővisszanyerős rendszerekhez

Az OPZ 125/52x2 különösen jól illeszkedik modern családi házak központi légelosztó hálózatába. A lapos, ovális csatornák kis beépítési magasságot igényelnek, ezért álmennyezetben és korlátozott gépészeti térben is praktikus megoldást nyújtanak.

Alacsony nyomásveszteség

A gyártói adatok szerint egy bekötött csatornával, 30 m³/h légszállításnál a nyomásveszteség 5,0 Pa befúváskor és 5,2 Pa elszíváskor. Két csatorna használatával, 60 m³/h mellett ezek az értékek 5,1, illetve 5,6 Pa.

Rendszertervezésnél is jól kalkulálható

A megadott ellenállási értékek segítséget nyújtanak a szellőztető hálózat méretezésénél és beszabályozásánál, különösen akkor, ha több befúvó vagy elszívó pontot kell egymással összehangolni.

Rögzítőkapcsokkal együtt

A légvezetékek mechanikus biztosítására szolgáló BlauFast S rögzítőkapcsok a gyártói adatlap szerint a csomag részét képezik. Ezek segítik a csatornák stabil és gyors csatlakoztatását.

C légtömörség OL 52 tömítéssel

Amennyiben C légtömörségi osztály kialakítása szükséges, a csatornákhoz külön megvásárolható BlauFast OL 52 tömítőgyűrű használható. A megfelelően tömített kapcsolatok csökkentik a hálózat nem kívánt légveszteségét.

Tartós műanyag kialakítás

A szelepfogadó polipropilénből (PP), termoplasztikus elasztomerrel (SEBS) készül. A könnyű, korróziómentes kivitel jól használható lakóépületek légtechnikai rendszereiben.

-20 és +60 °C közötti üzemi tartomány

A termék a gyártói műszaki adatok szerint -20 °C és +60 °C közötti hőmérsékleten alkalmazható.

Főbb előnyök

• 2 × 117 × 52 mm-es ovális csatornacsatlakozás
• 125 mm-es mennyezeti légszelephez vagy rácshoz
• Befúvó és elszívó hálózatban is alkalmazható
• Egy végponthoz két légvezeték csatlakoztatható
• Központi szellőztetéshez
• Hővisszanyerős rendszerhez is használható
• Mennyezeti és álmennyezeti beépítéshez
• BlauFast S rögzítőkapcsokkal együtt
• OL 52 tömítéssel C légtömörségi osztály alakítható ki
• Könnyű, korróziómentes műanyag kivitel

Műszaki adatok

• Termék: BlauFast OPZ 125/52x2
• Cikkszám: 10401
• Típus: mennyezeti szelepfogadó / plénumdoboz
• Légcsatorna-csatlakozás: 2 × 117 × 52 mm
• Légszelep-csatlakozás: 125 mm névleges méret
• Belső kör keresztmetszetű csatlakozás: Ø127 mm
• Magasság: 163 mm
• Hossz: 240 mm
• Szélesség: 320 mm
• Anyag: polipropilén (PP) termoplasztikus elasztomerrel (SEBS)
• Üzemi hőmérséklet: -20…+60 °C
• Nyomásveszteség 30 m³/h, 1 csatornával: 5,0 Pa befúvás / 5,2 Pa elszívás
• Nyomásveszteség 60 m³/h, 2 csatornával: 5,1 Pa befúvás / 5,6 Pa elszívás
• Rögzítés: BlauFast S kapcsok, a csomagban
• Légtömörség: C osztály külön OL 52 tömítőgyűrűvel
• Felhasználás: mennyezeti befúvó vagy elszívó végpont kialakítása

Kinek ajánljuk?

A BlauFast OPZ 125/52x2 azoknak ajánlott, akik 117 × 52 mm-es ovális légelosztó hálózatot építenek, és egy 125 mm-es mennyezeti végpontot két külön csatornaágról szeretnének kiszolgálni.

Különösen jó választás hővisszanyerős vagy központi szellőztetés kialakításakor, amikor fontos a rejtett, helytakarékos csatornavezetés és az esztétikus, egyetlen szeleppel kialakított helyiségenkénti befúvás vagy elszívás.
