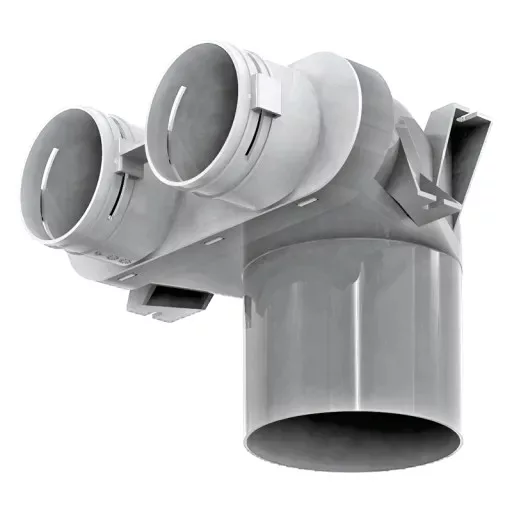

BlauFast RPZ 125/75x2 01 mennyezeti szelepfogadó

A BlauFast RPZ 125/75x2 01 egy mennyezeti szelepfogadó idom, amely két darab 75 mm-es BlauFast légcsatorna és egy 125 mm-es légszelep vagy szellőzőrács közötti csatlakozás kialakítására szolgál. Központi és hővisszanyerős szellőztető rendszerek befúvó vagy elszívó végpontjainál egyaránt használható.

A két 75 mm-es bekötési lehetőség nagyobb légmennyiség továbbítását teszi lehetővé egyetlen mennyezeti végpont felé, ezért praktikus megoldás lehet nappaliban, hálószobában, irodában vagy más olyan helyiségben, ahol a tervezett légcsere ezt indokolja.

Két 75 mm-es légcsatorna egy 125 mm-es légszelephez

Az RPZ 125/75x2 01 legfontosabb feladata, hogy a BlauFast 75 mm-es légelosztó hálózatot 125 mm-es mennyezeti légszeleppel kapcsolja össze. A két csatlakozócsonk lehetőséget ad arra, hogy egyazon befúvó vagy elszívó ponthoz két külön csatornaág érkezzen.

Akár 60 m³/h légszállításhoz is alkalmazható

A gyártói adatok szerint két bekötött csővel, 60 m³/h légszállítás mellett a nyomásveszteség befúvási irányban 3,9 Pa, elszívásnál pedig 5,0 Pa. Egyetlen csatlakoztatott ággal, 30 m³/h esetén ezek az értékek 3,2 és 4,0 Pa. :contentReference[oaicite:1]{index=1}

Mennyezeti beépítéshez tervezve

A szelepfogadó kialakítása elsősorban mennyezeti szereléshez készült. Álmennyezetben vagy más megfelelő szerkezeti térben elhelyezve rendezett átmenetet biztosít a rejtett légcsatorna-hálózat és a helyiségben látható légszelep között.

125 mm-es szelep vagy rács csatlakoztatható hozzá

A belső kivezetés átmérője 127 mm, amely 125 mm névleges méretű légtechnikai végpont fogadására szolgál. A VENTS webshop több kompatibilis 125 mm-es műanyag és fém légszelepet is kapcsolódó termékként jelöl. :contentReference[oaicite:2]{index=2}

Központi és hővisszanyerős szellőztetéshez

Az elem lakóépületek befúvó és elszívó rendszereihez készült. Különösen jól használható olyan hővisszanyerős légtechnikai hálózatoknál, ahol az elosztótól külön 75 mm-es csatornák futnak a helyiségek felé.

Egyszerű rendszerépítés BlauFast elemekkel

A csövek mechanikus rögzítését a mellékelt BlauFast S rögzítőgyűrűk biztosítják. Amennyiben C légtömörségi osztály elérése szükséges, külön megvásárolható BlauFast RL 75 tömítőgyűrű alkalmazható. :contentReference[oaicite:3]{index=3}

Tartós műanyag kivitel

A szelepfogadó polipropilénből (PP), termoplasztikus elasztomerrel (SEBS) készül. A kis tömegű, korróziómentes alapanyag jól használható lakossági légtechnikai hálózatokban.

-20 és +60 °C közötti üzemi tartomány

A gyártó szerint a termék -20 °C és +60 °C közötti hőmérsékleten alkalmazható, így megfelel a legtöbb központi szellőztető rendszer jellemző üzemi körülményeinek. :contentReference[oaicite:4]{index=4}

Főbb előnyök

• 2 × 75 mm-es BlauFast csatlakozás
• 125 mm-es mennyezeti légszelephez vagy rácshoz
• Befúvó és elszívó rendszerekhez egyaránt
• Központi szellőztetéshez
• Hővisszanyerős rendszerhez is használható
• Mennyezeti beépítésre tervezve
• Két légcsatorna egyetlen végpontra köthető
• BlauFast S rögzítőelemekkel szerelhető
• RL 75 tömítéssel C légtömörségi osztály érhető el
• Könnyű, korróziómentes műanyag kivitel

Műszaki adatok

• Termék: BlauFast RPZ 125/75x2 01
• Cikkszám: 10802
• Típus: mennyezeti szelepfogadó / plénumdoboz
• Légcsatorna-csatlakozás: 2 × 75 mm
• Légszelep-csatlakozás: 125 mm névleges méret
• Belső csatlakozási átmérő: 127 mm
• Magasság: 183 mm
• Csatlakozási rész magassága: 100 mm
• Hossz: 243 mm
• Szélesség: 266 mm
• Anyag: polipropilén (PP) termoplasztikus elasztomerrel (SEBS)
• Üzemi hőmérséklet: -20…+60 °C
• Nyomásveszteség 30 m³/h, 1 cső esetén: 3,2 Pa befúvás / 4,0 Pa elszívás
• Nyomásveszteség 60 m³/h, 2 cső esetén: 3,9 Pa befúvás / 5,0 Pa elszívás
• Felhasználás: mennyezeti befúvó és elszívó végpont kialakítása
• Kompatibilitás: BlauFast 75 rendszer

Kinek ajánljuk?

A BlauFast RPZ 125/75x2 01 azoknak ajánlott, akik 75 mm-es központi vagy hővisszanyerős légelosztó rendszert építenek, és egy 125 mm-es mennyezeti légszelepet két csatornaágról szeretnének megtáplálni.

Különösen praktikus lehet olyan helyiségekben, ahol az egyetlen 75 mm-es ág által biztosított légmennyiségnél nagyobb légcserére van szükség, miközben a mennyezeten továbbra is csak egy esztétikus befúvó vagy elszívó végpont jelenik meg.
