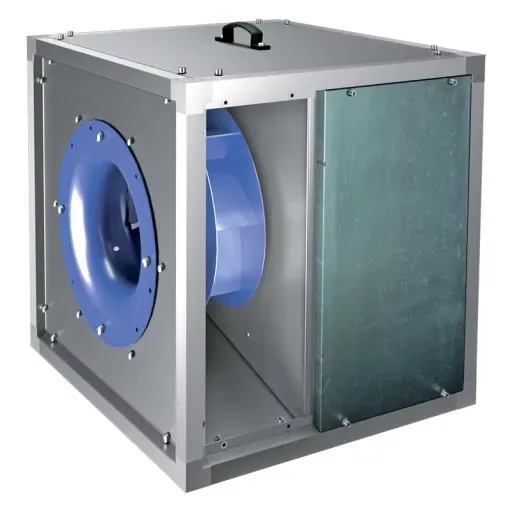

Blauberg ISO-VK 355 4E hangszigetelt ipari ventilátor 355 mm

A ventilátor egyfázisú, 230 V-os hálózatról működik, teljesítményfelvétele 370 W. Kialakítása meleg, párás, zsíros vagy más módon szennyezett levegő elszívására is alkalmas, a gyártó -25…+120 °C közötti szállított levegő-hőmérsékletet ad meg.

3200 m³/h maximális légszállítás

A Blauberg ISO-VK 355 4E maximális légszállítása 3200 m³/h. A tényleges üzemi légmennyiség a teljes légcsatorna-hálózat ellenállásától, az alkalmazott idomoktól, szűrőktől, rácsoktól és egyéb rendszerkomponensektől is függ.

A centrifugális kialakítás miatt a ventilátor olyan csatornás rendszerekben is használható, ahol számottevő rendszerellenállást kell leküzdeni.

355 mm-es kör légcsatornához

A készülék 355 mm névleges átmérőjű kör légcsatornához csatlakoztatható. Légcsatornába építhető ventilátor, amely befúvó vagy elszívó rendszer részeként egyaránt alkalmazható.

Hő- és hangszigetelt készülékház

Az ISO-VK sorozat alumínium keretre épített, kivehető alucink szendvicspanelekkel készül. A dupla falú panelek között 20 mm vastag, nem gyúlékony ásványgyapot hő- és hangszigetelés található.

A gyártói adat szerint a hangnyomásszint 57 dB(A) 3 méteres távolságban. A tényleges helyszíni zajszintet a ventilátor munkapontja, a légcsatorna kialakítása, a rögzítés és a helyiség akusztikai adottságai is befolyásolják.

Meleg és szennyezett levegő elszívására

A Blauberg ISO-VK 355 4E -25…+120 °C hőmérsékletű levegő szállítására alkalmas. A gyártó és a hivatalos magyar forgalmazó professzionális konyhai elszívásnál, sütőipari rendszerekben, valamint hegesztés során keletkező gázok elszívásánál is megadja alkalmazási lehetőségként.

Fontos: zsíros konyhai levegő elszívásakor megfelelő zsírszűrés szükséges. A +120 °C-os megengedett levegő-hőmérséklet önmagában nem jelenti azt, hogy a ventilátor füstgáz vagy égéstermék elvezetésére alkalmas.

Hátrahajló lapátozású centrifugális járókerék

A ventilátor acélból készült, hátrahajló lapátozású centrifugális járókerékkel rendelkezik. A motor a légáramon kívül helyezkedik el, és egy fémlemez választja el a járókeréktől.

Ez a kialakítás különösen előnyös lehet olyan ipari elszívási feladatoknál, ahol magasabb hőmérsékletű vagy szennyezettebb levegőt kell továbbítani.

Egyfázisú 230 V-os motor

A 4E jelölésű kivitel egyfázisú motorral készül. Tápfeszültsége 1~230 V / 50 Hz, teljesítményfelvétele 370 W, áramfelvétele 3,3 A, fordulatszáma pedig 1452 ford./perc.

A gyártói adatlap szerint a készülékház védettsége IPX4, a motor védettsége pedig IP55. A motor F szigetelési osztályú és karbantartásmentes kialakítású.

Variálható légáramlási irány

Az ISO-VK ventilátorház egyik sajátossága a variálható kialakítás. A kivehető panelek átrendezésével a légáramlás egyenes vonalú vagy 90°-os irányban is kialakítható, ami megkönnyítheti a ventilátor elhelyezését összetettebb gépészeti terekben.

Kültéri telepítésre is alkalmas

A korrózióálló készülékház és a hőszigetelt kialakítás miatt a gyártó a ventilátort kültéri telepítésre is alkalmasnak adja meg. A hivatalos magyar termékoldal kültéri falra szereléshez RSD ISO-VK tetőelem használatát ajánlja.

Kültéri beépítésnél a gyártó szerelési előírásait, a villamos csatlakozás védelmét és a karbantartáshoz szükséges szabad teret minden esetben biztosítani kell.

Hol használható?

• ipari és professzionális elszívórendszerekben
• nagykonyhai elszívásnál megfelelő zsírszűréssel
• sütőipari szellőztető rendszerekben
• hegesztés során keletkező gázok elszívására
• meleg, párás vagy szennyezett levegő továbbítására
• befúvó és elszívó légtechnikai hálózatokban
• 355 mm-es kör légcsatorna-rendszerekben
• megfelelő kialakítással kültéri telepítésnél

Főbb előnyök

• 3200 m³/h maximális légszállítás
• 355 mm-es kör légcsatorna-csatlakozás
• Hő- és hangszigetelt készülékház
• 20 mm vastag ásványgyapot szigetelés
• Hátrahajló lapátozású centrifugális járókerék
• -25…+120 °C szállítható levegő-hőmérséklet
• 1~230 V-os egyfázisú kivitel
• 370 W teljesítményfelvétel
• 3,3 A áramfelvétel
• 1452 ford./perc fordulatszám
• 57 dB(A) hangnyomásszint 3 méteren
• Variálható egyenes vagy 90°-os légáramlási irány
• Kültéri telepítésre is alkalmas kialakítás

Műszaki adatok

• Termék: Blauberg ISO-VK 355 4E
• Cikkszám: 11141
• Típus: hő- és hangszigetelt centrifugális ipari ventilátor
• Maximális légszállítás: 3200 m³/h
• Csatlakozási átmérő: 355 mm
• Tápfeszültség: 1~230 V / 50 Hz
• Fázis: 1
• Teljesítményfelvétel: 370 W
• Áramfelvétel: 3,3 A
• Fordulatszám: 1452 ford./perc
• Hangnyomásszint 3 méteren: 57 dB(A)
• Szállítható levegő hőmérséklete: -25…+120 °C
• Készülékház védettsége: IPX4
• Motor védettsége: IP55
• Motor szigetelési osztálya: F
• Készülékház mérete: 600 × 600 × 600 mm
• Legnagyobb külső méret: 638 × 638 × 638 mm
• Tömeg: 47,4 kg
• Telepítés: légcsatornába

Kinek ajánljuk?

A Blauberg ISO-VK 355 4E azoknak ajánlható, akik 355 mm-es légcsatornához keresnek nagy légszállítású, hangszigetelt, egyfázisú centrifugális ventilátort. Különösen jól használható ipari, professzionális konyhai vagy technológiai elszívásban, ahol meleg, párás vagy szennyezett levegőt kell továbbítani.

Gyakran Ismételt Kérdések

Mekkora a Blauberg ISO-VK 355 4E légszállítása?

A maximális légszállítás 3200 m³/h. A tényleges üzemi érték a légcsatorna-rendszer ellenállásától függ.

Mekkora légcsatornához csatlakoztatható?

A ventilátor 355 mm átmérőjű kör légcsatornához készült.

Egy- vagy háromfázisú a készülék?

Az ISO-VK 355 4E egyfázisú, 230 V-os kivitel.

Használható nagykonyhai elszívásra?

Igen. A gyártó konyhai elszívórendszerekhez is megadja, de zsíros levegő esetén megfelelő zsírszűrés szükséges.

Milyen meleg levegőt képes szállítani?

A megengedett szállított levegő-hőmérséklet -25…+120 °C.

Kültérre is telepíthető?

Igen. A gyártói dokumentáció kültéri felszerelésre alkalmas kialakításként adja meg. A magyar forgalmazó kültéri falra szereléshez RSD ISO-VK tetőelem használatát ajánlja.
