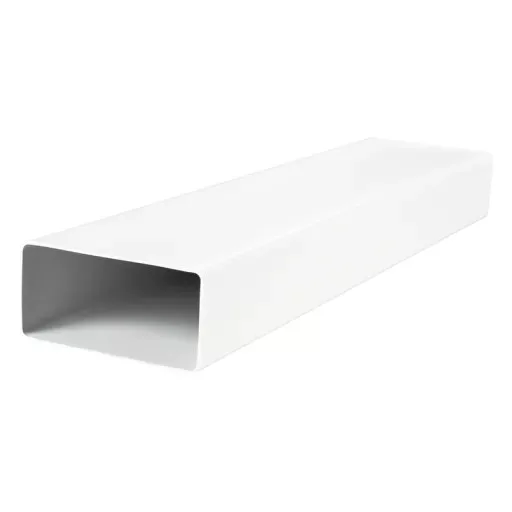

VENTS 9005 lapos PVC légcsatorna 90 × 220 mm, 0,5 m

A VENTS 9005 merev, lapos PVC légcsatorna befúvó- és elszívó szellőzőrendszerek kialakításához. A 90 × 220 mm-es légcsatornarendszer eleme, belső mérete 86 × 216 mm, hossza 0,5 méter. A könnyű, vágható műanyag csatorna praktikus megoldás lakások, irodák és kisebb kereskedelmi helyiségek légtechnikai hálózatainak kiépítéséhez, különösen ott, ahol a rendelkezésre álló beépítési magasság korlátozott.

A lapos kialakítás lehetővé teszi, hogy a légcsatorna olyan helyeken is elvezethető legyen, ahol egy hasonló kapacitású kör keresztmetszetű cső nehezebben férne el. A rendszerhez megfelelő 90 × 220 mm-es VENTS csatlakozók, könyökök, átalakítók és egyéb idomok választhatók.

90 × 220 mm-es lapos légcsatornarendszerhez

A VENTS 9005 a gyártó 90 × 220 mm-es lapos műanyag légcsatornarendszerének egyenes csőeleme.

A lapos keresztmetszet előnyös lehet álmennyezetben, falsík mellett, bútorok felett vagy más szűk szerelési helyeken, ahol a rendelkezésre álló magasság korlátozott.

86 × 216 mm belső méret

A VENTS hivatalos katalógusa a légcsatorna belső méretét 86 × 216 mm értékkel adja meg.

A 90 × 220 mm megnevezés a légcsatornarendszer névleges mérete, míg a tényleges belső keresztmetszet ennél valamivel kisebb.

0,5 méteres hossz

A 9005 típus hossza 0,5 méter.

Rövidebb szakaszok, bekötések vagy olyan helyek kialakításánál praktikus, ahol nincs szükség hosszabb egyenes csatornaelemre.

Vágható PVC kialakítás

A csatorna PVC műanyagból készül, és a gyártó kifejezetten vágható kivitelként jelöli.

Ennek köszönhetően a helyszínen egyszerűen a szükséges hosszra alakítható, így kevesebb helyet igényel a pontos méretre szabás.

Merev légcsatorna

A merev szerkezet stabil, egyenes légvezetést tesz lehetővé, és megfelelő idomokkal szabályos, rendezett légcsatorna-hálózat építhető belőle.

A merev csatornák általában kisebb alakváltozással és kiszámíthatóbb keresztmetszettel rendelkeznek, mint a flexibilis csövek.

Befúvó és elszívó rendszerekhez

A VENTS 9005 használható befúvó és elszívó légtechnikai rendszerekben egyaránt.

Alkalmazható például fürdőszobák, mellékhelyiségek, konyhai általános szellőzés, kamrák, irodák vagy más kisebb helyiségek légcsatornáinak kialakításához.

Lapos kialakítás szűk helyekre

A 90 mm-es névleges magasság lehetővé teszi, hogy a csatorna viszonylag kis szerelési térben is elvezethető legyen.

Ez különösen hasznos lehet alacsony álmennyezetekben, falburkolatok mögött vagy olyan helyeken, ahol a kör keresztmetszetű cső nagyobb beépítési magasságot igényelne.

Moduláris rendszer

A 9005 nem önálló elemként, hanem egy komplett légcsatornarendszer részeként használható. A megfelelő VENTS idomok segítségével egyenes szakaszok, irányváltások, elágazások és átmenetek építhetők ki.

Csatlakoztatáskor mindig a 90 × 220 mm-es rendszerhez készült kompatibilis idomokat kell használni.

Könnyen méretre szabható

A PVC anyag egyszerűen megmunkálható, ezért a csatorna a helyszíni szerelési méretekhez igazítható.

A vágás után ügyelni kell a sorjamentes élre és a pontos illeszkedésre, hogy az idomok megfelelően csatlakozzanak.

Egyszerű szerelhetőség

A műanyag légcsatorna kis tömege megkönnyíti a szállítást, méretre vágást és szerelést.

A csatorna rögzítéséhez a rendszerhez illeszkedő felfogatók és rögzítőelemek használhatók.

A rendszer légszállítását méretezni kell

A légcsatorna önmagában nem határozza meg a szellőzőrendszer légszállítását. A tényleges légmennyiség függ a ventilátor teljesítményétől, a csatornahossztól, a könyökök és idomok számától, valamint a teljes rendszer nyomásveszteségétől.

Nagyobb légmennyiség vagy hosszabb csatornahálózat esetén célszerű légtechnikai méretezést végezni.

Főbb előnyök

• 90 × 220 mm-es lapos légcsatornarendszerhez
• 86 × 216 mm belső méret
• 0,5 m hosszúság
• merev PVC kialakítás
• vágható, méretre szabható
• kis beépítési magasság
• befúvó és elszívó rendszerekhez
• kompatibilis VENTS 90 × 220 mm-es idomokkal
• lakossági és kisebb kereskedelmi szellőzőrendszerekhez
• könnyű és egyszerűen szerelhető kivitel

Műszaki adatok

• Típus: VENTS 9005
• Kialakítás: lapos, merev légcsatorna
• Névleges méret: 90 × 220 mm
• Belső méret: 86 × 216 mm
• Hossz: 0,5 m
• Anyag: PVC műanyag
• Megmunkálás: vágható
• Felhasználás: befúvó és elszívó szellőzőrendszerek
• Kompatibilis rendszer: VENTS 90 × 220 mm lapos légcsatornarendszer

Kinek ajánljuk?

A VENTS 9005 azoknak ajánlható, akik lapos, helytakarékos légcsatornarendszert építenek, és 0,5 méteres egyenes csatornaelemre van szükségük.

Különösen praktikus felújításoknál, álmennyezeti vezetésnél, falsík közelében vagy más olyan helyen, ahol a korlátozott szerelési magasság miatt lapos csatorna előnyösebb a kör keresztmetszetű megoldásnál.

Gyakran Ismételt Kérdések

Mekkora a VENTS 9005 légcsatorna?

A névleges rendszerkeresztmetszet 90 × 220 mm, a gyártó által megadott belső méret 86 × 216 mm.

Milyen hosszú?

A VENTS 9005 hossza 0,5 méter.

Milyen anyagból készül?

PVC műanyagból készül.

Vágható?

Igen. A gyártói katalógus kifejezetten vágható PVC légcsatornaként jelöli.

Merev vagy flexibilis légcsatorna?

Merev műanyag légcsatorna.

Elszíváshoz használható?

Igen. Elszívó és befúvó szellőzőrendszerekhez egyaránt használható.

Milyen idomok illenek hozzá?

A VENTS 90 × 220 mm-es lapos légcsatornarendszeréhez tartozó kompatibilis csatlakozók, könyökök, átalakítók és egyéb idomok.

A 90 × 220 mm a pontos belső mérete?

Nem. Ez a rendszer névleges mérete. A gyártói katalógus szerint a tényleges belső méret 86 × 216 mm.

Használható álmennyezetben?

Igen, a lapos kialakítás miatt különösen alkalmas lehet korlátozott beépítési magasságú helyekre, megfelelő szerelés mellett.

Meghatározható belőle a rendszer légszállítása?

Nem. A tényleges légszállítás a ventilátortól és a teljes légcsatorna-hálózat ellenállásától függ.
