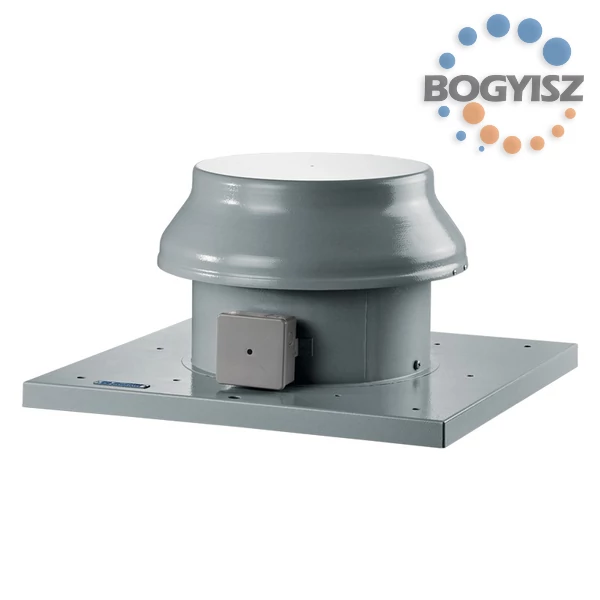

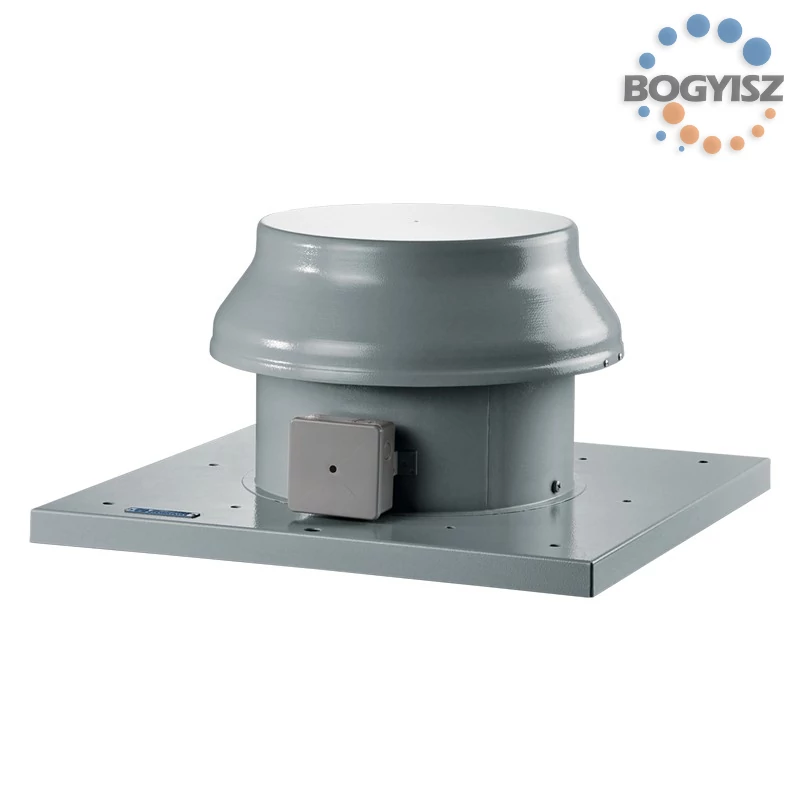

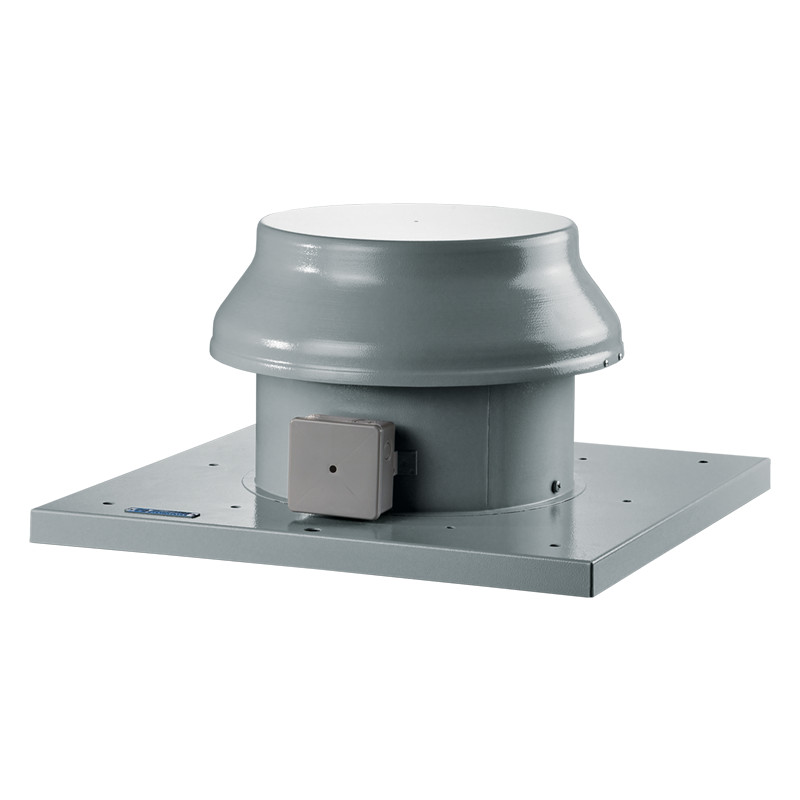

Blauberg TOWER-A 250 4E tetőventilátor

A készülék maximális légszállítása 800 m³/h, teljesítményfelvétele 50 W, tápellátása 230 V / 50 Hz. A 250 mm névleges méretű, egyfázisú modell külső forgórészes aszinkronmotorral és axiális járókerékkel készül.

Axiális tetőventilátor elszívó rendszerekhez

A TOWER-A sorozatot kifejezetten tetőre telepített elszívó szellőztetéshez tervezték. A ventilátor különböző tetőtípusokon, illetve függőleges szellőzőaknák és légcsatornák végpontján egyaránt elhelyezhető.

A 250 4E változat axiális járókerékkel rendelkezik, ezért a ventilátor típus szerinti besorolása axiális tetőventilátor.

800 m³/h maximális légszállítás

A TOWER-A 250 4E maximális légszállítása 50 Hz-es hálózaton 800 m³/h. A tényleges üzemi légmennyiség a csatlakozó légcsatorna vagy szellőzőakna ellenállásától és a rendszer munkapontjától függ.

A ventilátor névleges teljesítményfelvétele 50 W, áramfelvétele 0,22 A, fordulatszáma pedig 1380 ford./perc.

Horizontális levegőkivezetés

A készülék a tetőn keresztül elszívott levegőt horizontális irányban vezeti ki. Ez a TOWER-A sorozat meghatározó szerkezeti jellemzője, ezért a tetőn történő elhelyezésnél a kifúvási irány környezetét is figyelembe kell venni.

Külső forgórészes, golyóscsapágyas motor

A ventilátor négypólusú, külső forgórészes aszinkronmotorral készül. A 4E jelölésben a 4 a négypólusú motorra, az E pedig az egyfázisú kivitelre utal.

A motor golyóscsapágyazású, ami hosszabb élettartamot támogat. Beépített hőkapcsolók biztosítják a túlmelegedés elleni védelmet, automatikus újraindítással. A gyártó a ventilátort folyamatos üzemre alkalmasnak adja meg.

Polimer bevonatú acél ház és járókerék

A készülékház és a járókerék acélból készül, speciális időjárásálló polimer bevonattal. A kialakítást kifejezetten tetőre történő telepítéshez tervezték.

A ventilátor készülékvédettsége IP24, míg a motor védettsége IP44.

-30 és +60 °C közötti levegőhöz

A gyártói adatlap szerint a TOWER-A 250 4E által szállítható levegő megengedett hőmérséklete -30…+60 °C 50 Hz-es üzemben.

Ez az érték általános elszívási feladatokra vonatkozik, és önmagában nem jelent füstgáz-, égéstermék- vagy tűzálló alkalmazhatóságot.

Lépcsőzetesen szabályozható fordulatszám

A fordulatszám külső autotranszformátoros szabályozóval lépcsőzetesen szabályozható. A megfelelő szabályozó külön rendelhető kiegészítő.

Tetőre történő szerelés

A ventilátor közvetlenül szellőzőakna vagy légcsatorna fölé szerelhető. Az alaplemezen kialakított furatok lehetővé teszik a stabil, vízszintes felülethez vagy tetőkerethez történő rögzítést.

A gyártói adatlap szerint a tetőkeret és a szívóoldali csatlakozóperem külön rendelhető, ezért ezeket nem tartalmazott tartozékként érdemes kezelni.

Hol használható?

• épületek elszívó szellőztető rendszereiben
• tetőre telepített légtechnikai rendszerekben
• függőleges szellőzőaknák végpontján
• légcsatorna fölé szerelve
• 250 mm névleges méretű csatlakozással
• olyan alkalmazásokban, ahol horizontális kifúvás szükséges

Főbb előnyök

• 800 m³/h maximális légszállítás
• Axiális járókerék
• Horizontális levegőkivezetés
• 230 V-os, egyfázisú motor
• 50 W teljesítményfelvétel
• Golyóscsapágyazás
• Beépített túlmelegedés-védelem
• Automatikus újraindítás
• Folyamatos üzemre alkalmas
• Lépcsőzetesen szabályozható fordulatszám
• IP24 készülékvédettség
• IP44 motorvédettség
• -30…+60 °C szállítható levegő-hőmérséklet

Műszaki adatok

• Termék: Blauberg TOWER-A 250 4E
• Cikkszám: 5827
• Típus: axiális tetőventilátor
• Névleges méret: 250 mm
• Csatlakozó átmérő: 262 mm
• Maximális légszállítás: 800 m³/h
• Tápfeszültség: 1~230 V / 50 Hz
• Teljesítményfelvétel: 50 W
• Áramfelvétel: 0,22 A
• Fordulatszám: 1380 ford./perc
• Hangnyomásszint 3 méteren: 55 dB(A)
• Járókerék típusa: axiális
• Kifúvás: horizontális
• Készülék védettsége: IP24
• Motor védettsége: IP44
• Szállítható levegő hőmérséklete: -30…+60 °C
• Anyag: polimer bevonatú acél
• Külső átmérő: 405 mm
• Magasság: 280 mm
• Alapméret: 425 × 330 mm
• Tömeg: 7 kg
• SEC osztály: B

Kinek ajánljuk?

A Blauberg TOWER-A 250 4E azoknak ajánlható, akik tetőre szerelhető, axiális elszívó ventilátort keresnek függőleges szellőzőakna vagy légcsatorna végpontjához. A 800 m³/h maximális légszállítás, az egyfázisú tápellátás és a horizontális kifúvás jól meghatározza, milyen légtechnikai rendszerekben használható.

Gyakran Ismételt Kérdések

Axiális, félaxiális vagy radiális a TOWER-A 250 4E?

A ventilátor axiális járókerékkel rendelkezik. Nem félaxiális és nem radiális kivitel.

Mekkora a valódi maximális légszállítása?

A TOWER-A 250 4E maximális légszállítása 50 Hz-en 800 m³/h. Az 1050 m³/h érték a TOWER-A 250 2E modellhez tartozik.

Milyen irányban távozik a levegő?

A készülék horizontális kifúvású, vagyis a tető fölött oldalirányban vezeti el az elszívott levegőt.

Szabályozható a fordulatszáma?

Igen. A gyártói adatlap szerint külső autotranszformátoros szabályozóval lépcsőzetesen szabályozható.

A tetőkeret tartozék?

Nem. A gyártói adatlap szerint a tetőkeret és a szívóoldali csatlakozóperem külön rendelhető.

Milyen hőmérsékletű levegőt szállíthat?

50 Hz-es üzemben a megengedett szállított levegő-hőmérséklet -30…+60 °C.
