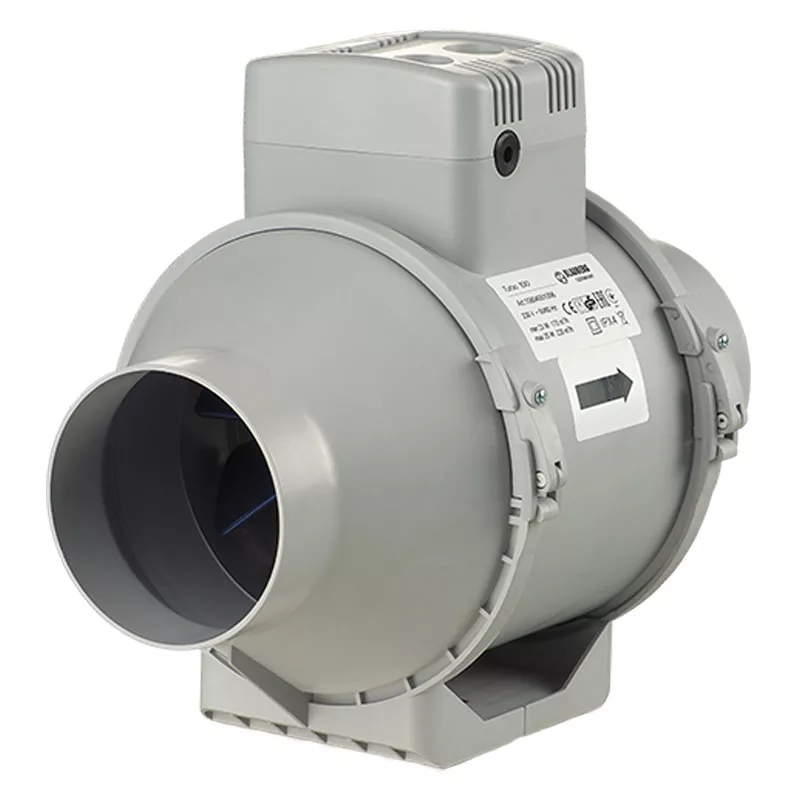

Blauberg TURBO EC 100 csőventilátor

Felhasználás

Befúvó és elszívó szellőztető rendszerekhez tervezve, amelyek magas energiahatékonyságot, kiváló szabályozhatóságot, nagy nyomást és légszállítást igényelnek, miközben a zajszint alacsonyan tartása is fontos - például magas páratartalmú kereskedelmi és ipari helyiségekben (pl. fürdőszobák, konyhák), valamint lakásokban, családi házakban, üzletekben és kávézókban.

Kialakítás

• A Turbo EC ventilátorok az axiális és centrifugális ventilátorok sokoldalúságát és kiemelkedő teljesítményét ötvözik, erőteljes légáramlást és magas nyomást biztosítva, miközben megőrzik az EC motorokra jellemző energiahatékonyságot és gyors reakciót.
• A Turbo EC ventilátor háza alacsony éghetőségű polipropilénből készül. A kivehető központi egység - amely a motort, járókereket és csatlakozódobozt tartalmazza - speciális rögzítőelemekkel és beépített reteszekkel csatlakozik a csőcsatlakozókhoz. Ez rendkívül egyszerűvé és kényelmessé teszi a karbantartást. A ventilátor szervizeléséhez nincs szükség a teljes készülék szétszerelésére vagy a légcsatorna megbontására: elegendő a fő egységet eltávolítani a házból és elvégezni a szükséges karbantartást.
• A beszívó oldali csatlakozó profilozott kialakítású, amely biztosítja a levegő egyenletes beáramlását a ventilátorba. A kúpos kialakítású járókerék speciálisan formázott lapátokkal növeli a körkörös sebességet, ami a hagyományos kialakításhoz képest nagyobb légszállítást és nyomást eredményez.
• A ventilátor kifúvó oldali kialakítása - diffúzorral, speciálisan tervezett járókerékkel és áramláskiegyenlítővel - optimális levegőelosztást biztosít: nagy légszállítást és nyomást felesleges zaj nélkül.

Motor

• Nagy hatásfokú egyenáramú EC motor.
• Az EC technológia megfelel a modern energiatakarékossági és szabályozhatósági követelményeknek, és akár 35% energia-megtakarítást biztosít az aszinkron motorokhoz képest.
• Az EC motor teljesen szabályozható fordulatszám-tartományt biztosít, és beépített túlmelegedés elleni védelemmel rendelkezik automatikus újraindítással.
• Az EC motor nem tartalmaz súrlódó és kopó alkatrészeket, mint például kondenzátorokat vagy keféket. Ehelyett karbantartásmentes elektronikus vezérlőpanel működteti.
• A járókerék dinamikusan kiegyensúlyozott.
• A ventilátor kompatibilis 50 Hz és 60 Hz hálózattal, és a maximális fordulatszám nem függ a hálózati frekvenciától.

Fordulatszám szabályozás

• A ventilátor fordulatszáma 0-10 V vezérlőjellel szabályozható az alábbi forrásokból: beépített vagy külső fordulatszám-szabályzó / érzékelőkkel ellátott vezérlő / központi épületfelügyeleti rendszer (BMS)
• A vezérlőjel értéke a levegő hőmérsékletétől, nyomásától, füstkoncentrációjától és egyéb paraméterektől függően változik.
• A jel változásával az EC motoros ventilátor automatikusan módosítja a fordulatszámot, és a szükséges légmennyiséget biztosítja a rendszerben.
• Az épületfelügyeleti rendszerek (BMS) lehetővé teszik több EC motor hálózatba kapcsolását és minden ventilátor egyedi, precíz vezérlését.

Telepítés

• A ventilátorok azonos átmérőjű légcsatornákba történő beépítésre alkalmasak a szellőztető rendszer bármely pontján, a beépítési szög korlátozása nélkül.
• A ventilátor háza lapos rögzítőfelülettel rendelkezik, amely biztos falra szerelést tesz lehetővé.
  Az elektromos bekötést és telepítést a használati útmutató és a csatlakozódobozon található kapcsolási rajz szerint kell elvégezni.
• Egy rendszerben több ventilátor is telepíthető párhuzamosan a légszállítás növelésére, vagy sorosan a nyomás növelésére.
