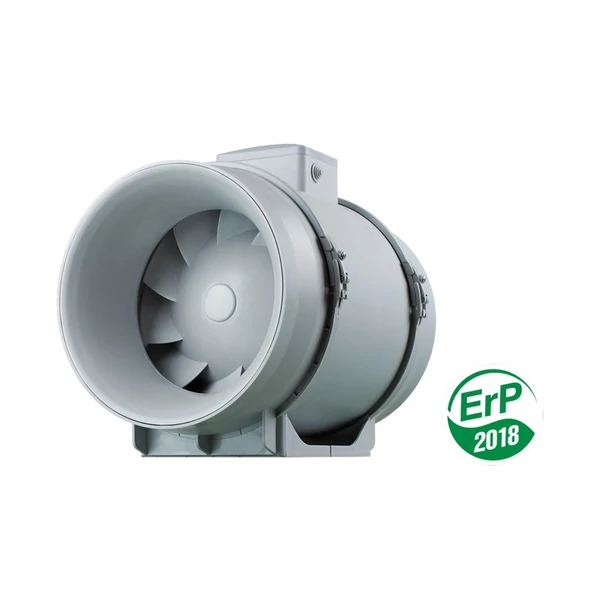

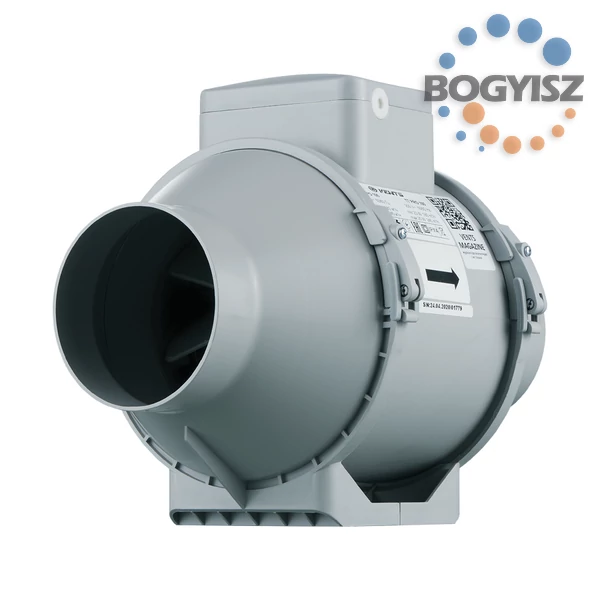

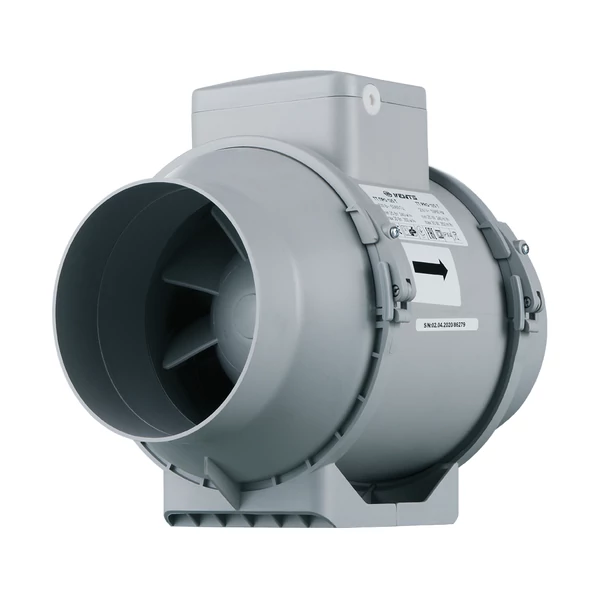

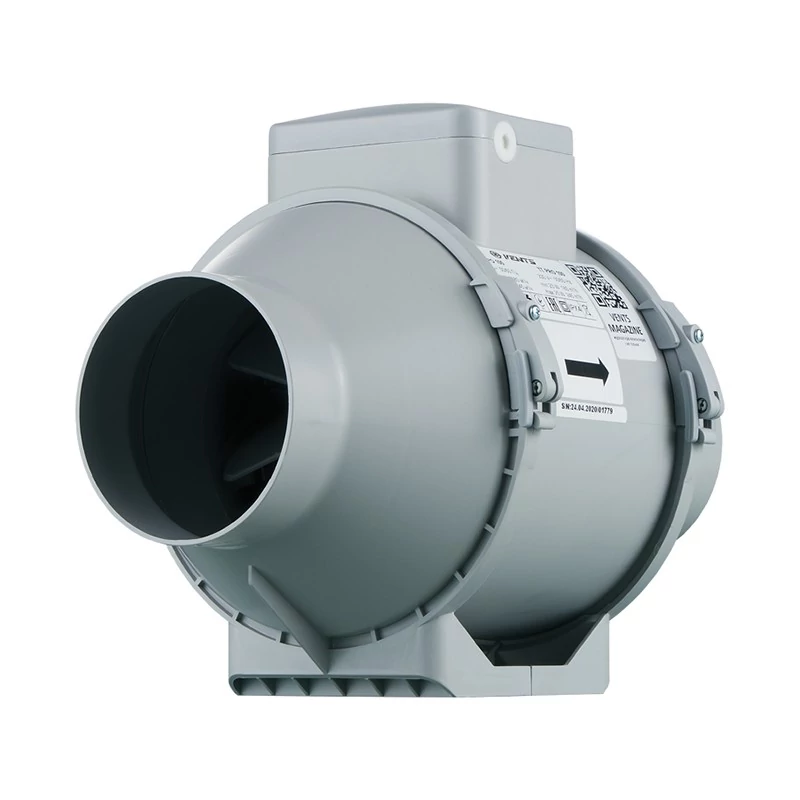

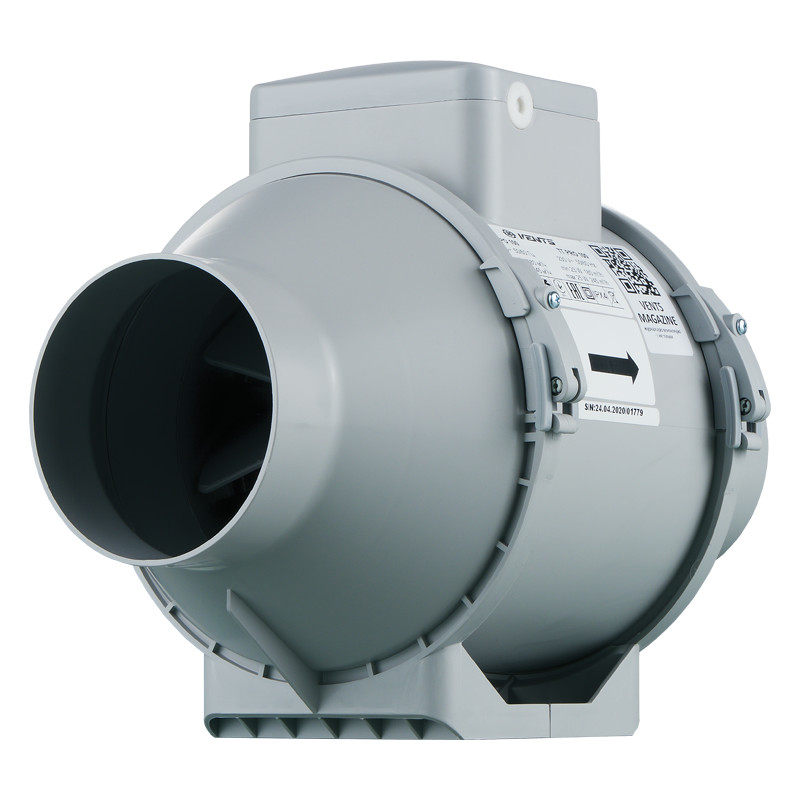

VENTS TT PRO 100 IPARI CSATORNAVENTILÁTOR

Alkalmazás (Application)

A VENTS TT PRO ventilátorok az axiális és centrifugális ventilátorok előnyeit ötvözik, ezáltal nagy teljesítményt, sokoldalúságot és csendes működést biztosítanak. Kifejezetten olyan helyiségek friss levegő be- és elszívására tervezték őket, ahol nagy nyomás, erőteljes légáram és alacsony zajszint szükséges. A készülékek Ø 100–315 mm átmérőjű kör keresztmetszetű légcsatornákkal kompatibilisek. A VENTS TT PRO ventilátorok ideális megoldást nyújtanak fürdőszobák, konyhák és más párás helyiségek, valamint lakások, nyaralók, üzletek, kávézók hatékony szellőztetésére.

Kialakítás (Design)

A ventilátor háza nehezen éghető polipropilénből készül. A bemeneti csonk speciális légbevezető elemmel van ellátva, amely egyenletes légáramlást biztosít a ventilátor felé. A félgömb alakú járókerék és a különlegesen kialakított lapátok növelik a légsebességet, így nagyobb nyomást és teljesítményt biztosítanak, mint a hagyományos axiális ventilátorok. A diffúzor, a járókerék és a házból kilépő vezetőlapátok együttese optimalizálja a légáramlást, ezzel biztosítva a nagy teljesítményt, magas nyomást és alacsony zajszintet.

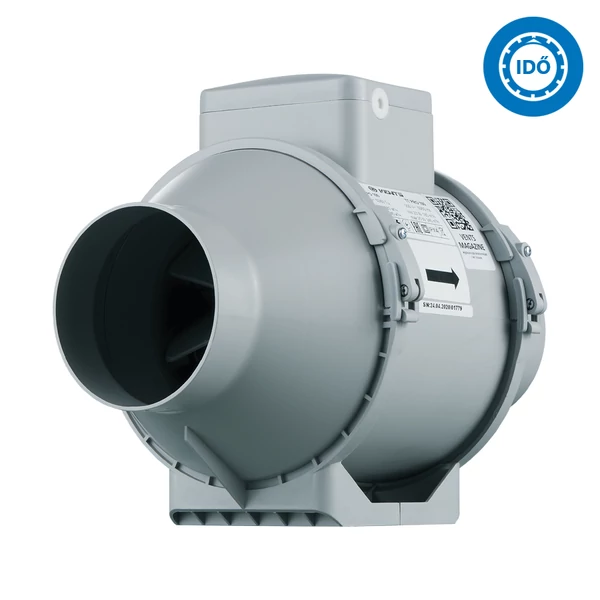

A központi egység (motor, járókerék, sorkapocs) speciális rögzítőfülekkel van a házhoz illesztve, így karbantartása egyszerű és gyors: a teljes szétszerelés nélkül is kiszerelhető. Minden modell felszerelhető állítható időzítővel (2–30 perces kikapcsolási késleltetéssel).

Motor

A VENTS TT PRO sorozat modelljei energiatakarékos, egyfázisú, kétsebességes motorral vannak szerelve. A motorok túlmelegedés elleni védelemmel rendelkeznek, így elkerülhető a túlterhelés. A golyóscsapágyas kialakítás lehetővé teszi akár 40 000 óra folyamatos működést. A motor IPX4 vízállósági besorolással rendelkezik.

Sebességszabályozás (Speed Control)

A kétsebességes motorok vezérelhetők beépített kapcsolóval (V opció), vagy külön rendelhető külső kapcsolóval.
Fokozatmentes sebességszabályozás is lehetséges beépített szabályzóval (P opció), vagy TRIAC/autotranszformátoros szabályzóval (külön rendelhető), ha a maximális sebességű kivezetéshez van bekötve.

Szerelés (Mounting)

A ventilátor bármilyen pozícióban felszerelhető a rendszer bármely pontjára. Több ventilátor is beépíthető egy rendszeren belül:

– Párhuzamos szerelés a légáram növelése érdekében (TTP készlet);
– Soros szerelés a nyomás növelésére (TTS készlet).

A ház lapos rögzítőlemezzel van ellátva, amely megkönnyíti a falra szerelést. A csatlakozódoboz bármilyen állásban elhelyezhető, így egyszerűbbé válik a szerelés és a bekötés.

Hőmérséklet érzékelős fordulatszám-szabályzóval szerelt ventilátor (U opció)

Ez a megoldás ideális olyan helyiségek szellőztetésére, ahol állandó hőmérséklet biztosítása szükséges – például üvegházakban.

A ventilátor beépített elektronikus modulja hőmérséklet-érzékelőt és fordulatszám-szabályzót tartalmaz, amely automatikusan vezérli a légáramot a légcsatornában vagy a helyiségben mért hőmérséklet alapján.

Az előlapi elektronikus modul a következőket tartalmazza:
– fordulatszám-szabályzó tekerőgomb;
– termosztát-beállító tekerőgomb (hőmérsékleti érték meghatározásához);
– LED kijelző a termosztát állapotáról.

Háromféle kivitel érhető el:
– beépített hőérzékelő a ventilátor csövében (U / U1 / U2);
– külső hőérzékelő 4 méteres kábellel (Un / U1n).

Működési logika – Elektronikus termosztáttal és szabályzóval ellátott ventilátor

A kívánt hőmérsékletet a termosztát szabályzójával, a minimális légáramot pedig a sebességszabályzó gombbal állíthatjuk be. Amikor a hőmérséklet eléri vagy meghaladja a beállított értéket, a motor maximális fordulatszámra kapcsol. Ha a hőmérséklet a megadott érték alá csökken, a motor visszaáll az előre beállított alacsony sebességre.

A motor gyakori ki- és bekapcsolásának elkerülésére késleltetési logika van beépítve:

Hőmérséklet-érzékelő alapú késleltetés (U opció):

Ha a hőmérséklet 2 °C-kal meghaladja a beállított értéket, a motor magasabb fordulatszámra kapcsol. Visszavált alacsonyabb fordulatra, ha a hőmérséklet a beállított érték alá csökken. Ez a működés kis hőmérséklet-ingadozás esetén ritka kapcsolást eredményez.

Időzítő alapú késleltetés (U1 opció):

Ha a hőmérséklet meghaladja a beállított értéket, a motor magasabb fordulatszámra kapcsol, és elindul egy 5 perces visszaszámlálás. Csak ezután vált vissza alacsonyabb sebességre, ha a hőmérséklet is lecsökken. Ez pontosabb szabályozást biztosít, de gyakoribb fordulatszám-váltással jár.
