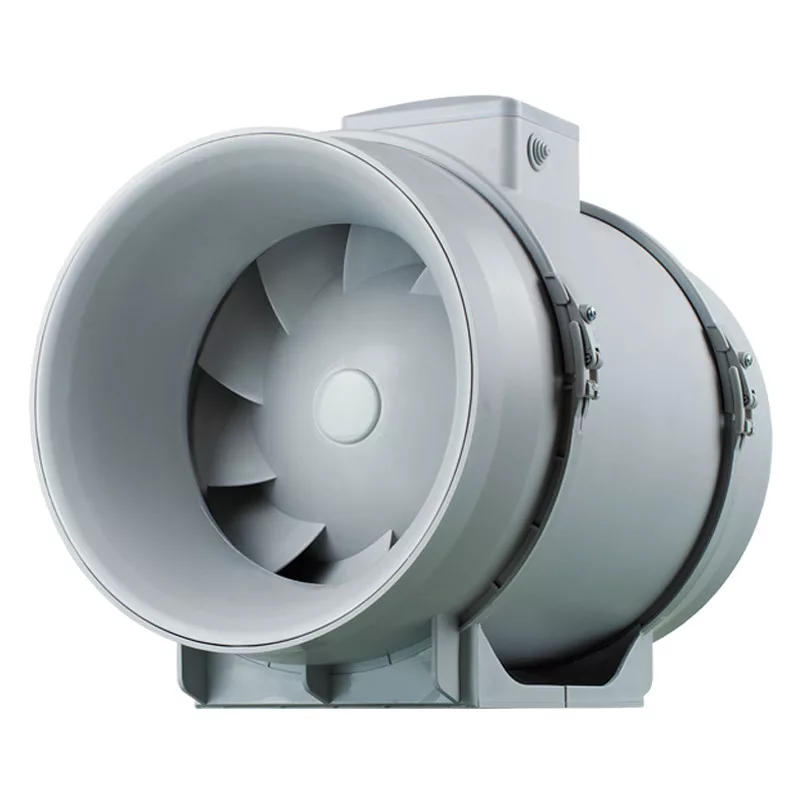

Vents TT PRO 315 EC motoros ipari csatornaventilátor

Felhasználás

A Vents TT PRO EC ventilátorok az axiális és centrifugális ventilátorok sokoldalúságát és kiemelkedő teljesítményét ötvözik, erőteljes légáramot és magas nyomást biztosítva, miközben megőrzik az EC motorokra jellemző energiahatékonyságot és gyors reakcióképességet. Több ventilátor egyetlen, számítógép által vezérelt rendszerbe integrálható, érzékelő-visszacsatolással és teljes tartományú fordulatszám-szabályozással. Olyan befúvó és elszívó szellőztető rendszerekhez tervezték, ahol magas energiahatékonyság, gyors reakcióidő, nagy nyomás és nagy légszállítás szükséges alacsony zajszint mellett - például magas páratartalmú kereskedelmi és ipari terekben (fürdőszobák, konyhák), valamint lakásokban, családi házakban, üzletekben és kávézókban. 100-315 mm átmérőjű légcsatornákkal kompatibilis.

Kialakítás

A Vents TT PRO EC ventilátor háza nehezen éghető polipropilénből készül. A motorral, járókerékkel és csatlakozódobozzal ellátott kivehető központi egység speciális, reteszes rögzítőkonzolokkal csatlakozik a csonkokhoz. Ez rendkívül egyszerű és kényelmes karbantartást tesz lehetővé. A ventilátor szervizelése nem igényel teljes szétszerelést: elegendő a központi egységet eltávolítani a házból, majd elvégezni a szükséges karbantartást.

A bemeneti csonk speciális kialakítású gyűjtőelemmel rendelkezik, amely egyenletes légáramlást biztosít a ventilátorba. A kúpos járókerék és a speciálisan kialakított lapátok növelik a levegő körkörös sebességét, ami a hagyományos kialakításhoz képest nagyobb légszállítást és magasabb nyomást eredményez. A diffúzor, a speciális járókerék és az egyenirányító elemek optimális levegőelosztást biztosítanak: nagy légszállítás és nyomás, túlzott zajképződés nélkül.

Motor

A ventilátorok nagy hatékonyságú, elektronikusan kommutált (EC) egyenáramú motorral rendelkeznek. Ezek a korszerű motorok kiváló energiahatékonyságot biztosítanak. Az EC motorok a teljes fordulatszám-tartományban magas teljesítményt és optimális reakcióképességet nyújtanak. Az elektronikusan kommutált motorok hatásfoka akár 90%-ot is elérheti.

Fordulatszám-szabályozás

A ventilátorok 0-10 V vezérlőjellel szabályozhatók, a teljesítmény szabályozása pedig hőmérséklet-, füst- és egyéb érzékelők visszajelzései, valamint más fontos paraméterek alapján történik. A vezérlőjel változásával a ventilátor fordulatszáma automatikusan módosul, hogy pontosan a szükséges légmennyiséget biztosítsa a rendszer számára.

A maximális fordulatszám nem függ a hálózati frekvenciától, így 50 Hz és 60 Hz hálózattal egyaránt kompatibilis. A ventilátorok könnyen integrálhatók egyetlen, számítógéppel vezérelt hálózatba. Speciális szoftver biztosítja a hálózat elemeinek pontos vezérlését. A rendszer minden paramétere számítógépről figyelhető, és minden ventilátor külön-külön programozható.

Telepítés

A ventilátorok azonos átmérőjű légcsatornákba telepíthetők a szellőztető rendszer bármely pontján, a beépítési szög megkötése nélkül. A ventilátorház lapos rögzítőlemezzel rendelkezik a biztonságos falra szereléshez. Az elektromos bekötést és a telepítést a használati útmutató és a csatlakozódobozon található kapcsolási rajz szerint kell elvégezni. Egy rendszerben több ventilátor is telepíthető:

• párhuzamosan a légszállítás növelése érdekében,
• sorosan az üzemi nyomás növelése érdekében.
